Hướng dẫn chi tiết về kỹ thuật neo sắt sàn vào dầm, từ tầm quan trọng, yếu tố ảnh hưởng đến phương pháp thi công và lưu ý quan trọng. Đảm bảo kết cấu vững chắc, an toàn và bền vững.
Neo sắt sàn vào dầm đúng cách
Neo sắt sàn vào dầm đúng cách
Tầm quan trọng của việc neo sắt sàn vào dầm (Neo sắt sàn vào dầm đúng cách)
Việc Neo sắt sàn vào dầm đúng cách là một bước vô cùng quan trọng trong quá trình thi công xây dựng, ảnh hưởng trực tiếp đến độ bền vững và an toàn của toàn bộ công trình. Bỏ qua hoặc thực hiện sai kỹ thuật có thể dẫn đến những hậu quả nghiêm trọng.Ảnh hưởng tới kết cấu sàn của công trình
Đảm bảo liên kết vững chắc giữa sàn và dầm: Liên kết này giúp truyền tải tải trọng từ sàn xuống dầm một cách hiệu quả. Khi sàn chịu tải, lực sẽ được phân bổ đều và truyền xuống dầm chịu lực chính. Nếu liên kết yếu, sàn có thể bị võng, nứt hoặc thậm chí sập đổ.
Tăng cường khả năng chịu lực của kết cấu: Việc neo sắt sàn vào dầm đúng kỹ thuật giúp kết cấu làm việc đồng bộ, tận dụng tối đa khả năng chịu lực của cả sàn và dầm. Điều này đặc biệt quan trọng đối với các công trình chịu tải trọng lớn hoặc có yêu cầu cao về độ bền vữngvà khoảng cách dầm lớn
Giảm thiểu rủi ro nứt, võng sàn: Sàn nhà là một trong những bộ phận chịu nhiều tác động từ tải trọng sử dụng hàng ngày. Việc neo thép sàn đúng cách giúp sàn phân tán đều lực, hạn chế tập trung ứng suất, từ đó giảm thiểu nguy cơ xuất hiện các vết nứt và tình trạng võng sàn.

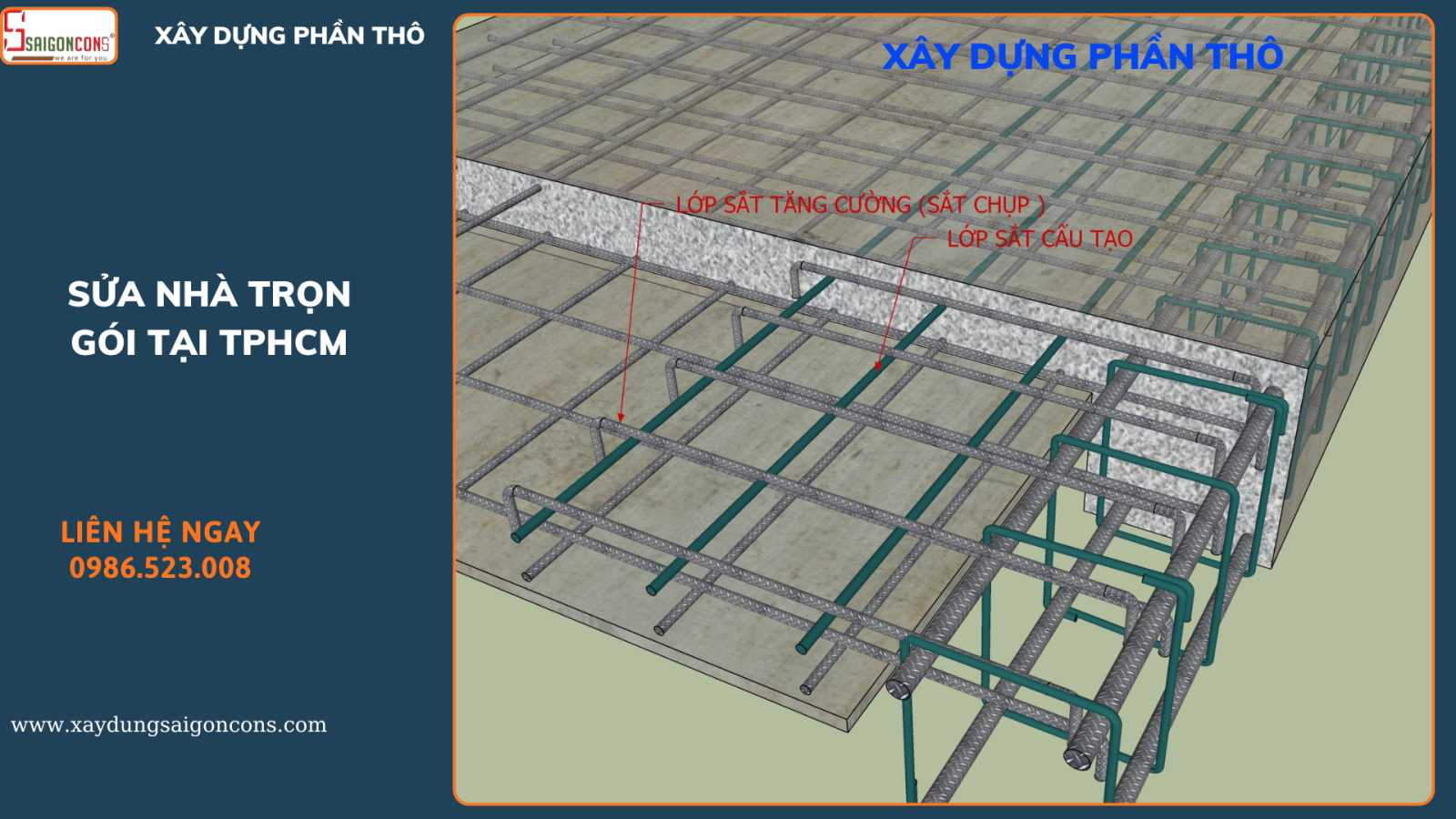

Xác định được đâu là lớp thép cấu tạo đâu là lớp thép tăng cường để khi thi công ko bị lãng phí và nhầm lẫn
Thường lớp thép cấu tạo có khoảng cách (a) thư hơn khoảng cách (a) tăng cường ,tùy từng vị trí và biện pháp thi công của tunhgwf công trình mà nhà thầu đưa ra phương án hợp lý nhất nhằm tránh lãng phí mà vẫn đảm bảo về mặt kết cấu
Các yếu tố ảnh hưởng đến kỹ thuật neo sắt sàn
Để đảm bảo hiệu quả của việc Neo sắt sàn vào dầm đúng cách , cần xem xét kỹ lưỡng các yếu tố sau:
Chiều dài neo 15-20D: Chiều dài neo là yếu tố then chốt quyết định khả năng liên kết giữa sắt sàn và dầm. Theo tiêu chuẩn, chiều dài neo tối thiểu phải đạt từ 15 đến 20 lần đường kính của thanh thép (D). Chiều dài neo ngắn hơn sẽ không đảm bảo đủ lực bám dính, gây trượt thép.

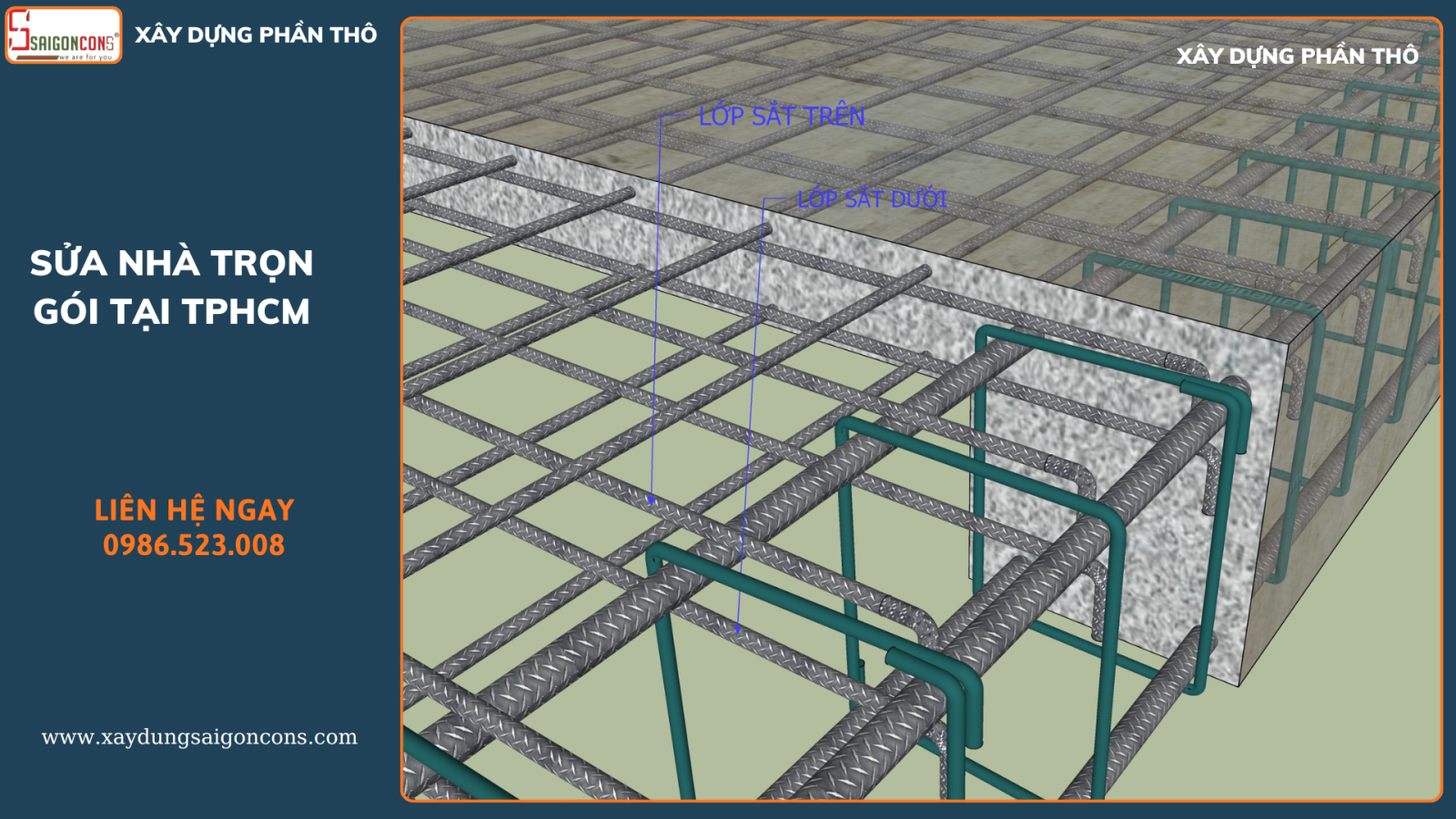

Vị trí neo lớp dưới: Lớp sắt sàn dưới thường chịu lực kéo lớn hơn. Vị trí neo của lớp này cần được bố trí sao cho đảm bảo khả năng chịu lực kéo tối ưu. Thường thì lớp sắt dưới sẽ được neo sâu hơn vào dầm. Đi dưới sắt trên chịu lực của dầm
Neo sắt sàn vào dầm đúng cách

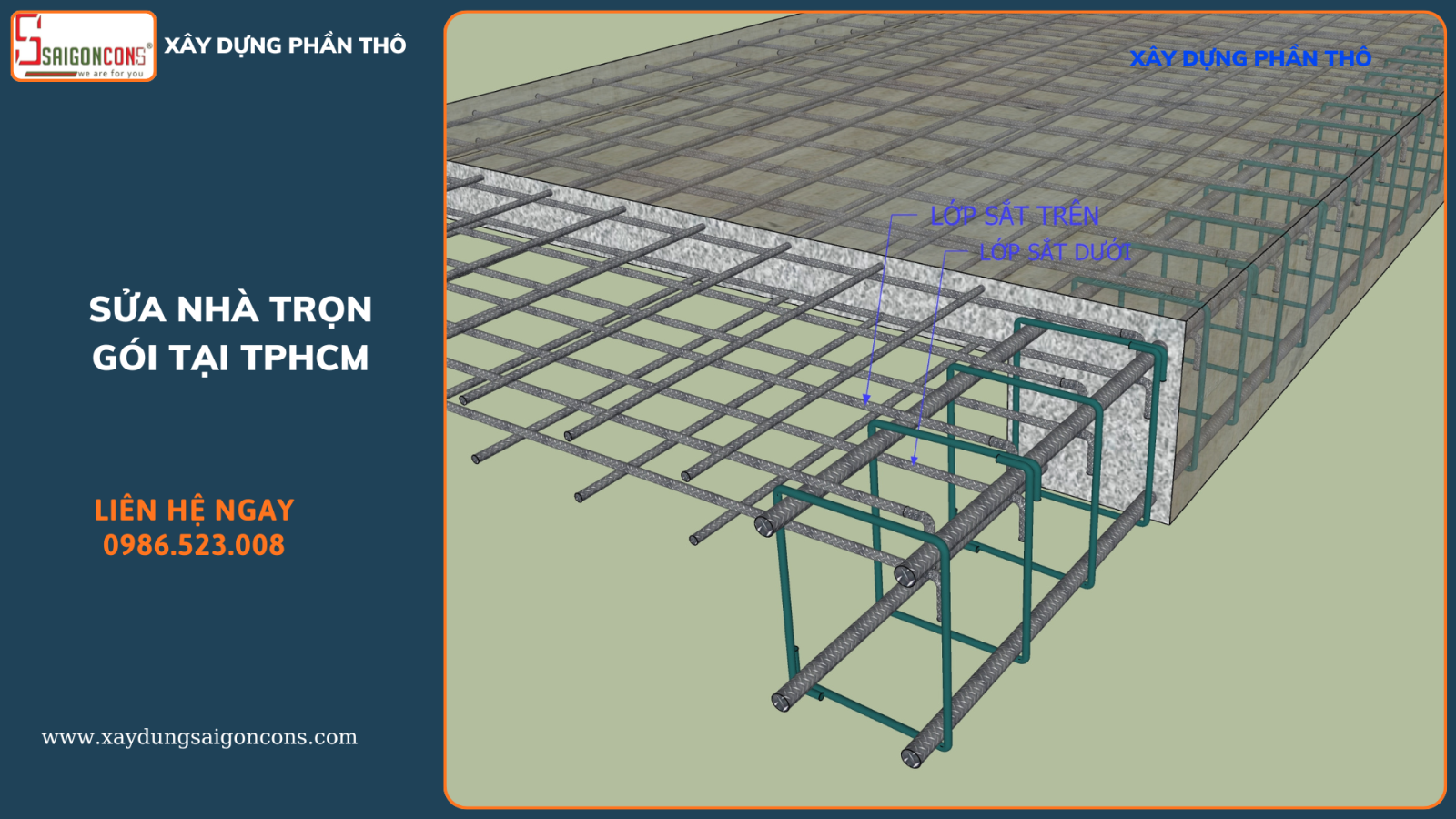

Vị trí neo lớp trên: Lớp sắt sàn trên chủ yếu chịu lực nén. Vị trí neo của lớp này cần được tính toán để đảm bảo khả năng chịu lực nén tốt nhất. Thông thường, lớp sắt trên không cần neo sâu như lớp sắt dưới, nằm trên sắt dầm và thường bố trí nằm trong giữa sắt dầm cách mép dầm ngoài 80-100mm nhưng vẫn phải đảm bảo đủ chiều dài neo theo tiêu chuẩn.
Neo sắt sàn vào dầm đúng cách
Độ dày lớp bảo vệ: Lớp bảo vệ bê tông có vai trò bảo vệ cốt thép khỏi các tác động từ môi trường, như ăn mòn. Độ dày lớp bảo vệ phải tuân thủ theo quy định của tiêu chuẩn xây dựng, đảm bảo không quá mỏng hoặc quá dày.
Khoảng cách cao độ giữa 2 lớp sắt sàn: Khoảng cách giữa hai lớp sắt sàn ảnh hưởng đến khả năng làm việc đồng bộ của cốt thép. Khoảng cách này phải đủ để đảm bảo bê tông có thể len lỏi và bao phủ hoàn toàn cốt thép, tạo thành một khối thống nhất.THường lad 50-80mm
Các phương pháp neo sắt sàn vào dầm phổ biến
Có nhiều phương pháp Neo sắt sàn vào dầm đúng cách , tùy thuộc vào loại thép sử dụng và yêu cầu kỹ thuật của công trình:
Đối với sắt sàn trơn: Thép trơn có độ bám dính với bê tông kém hơn so với thép gân. Do đó, khi sử dụng thép trơn, cần tăng chiều dài neo hoặc sử dụng các biện pháp gia cường khác, như uốn móc đầu thép.
Đối với sắt sàn gân: Thép gân có các đường gân trên bề mặt, giúp tăng cường độ bám dính với bê tông. Khi Neo sắt sàn vào dầm đúng cách bằng thép gân, chiều dài neo có thể ngắn hơn so với thép trơn. Tuy nhiên, vẫn cần tuân thủ theo các quy định của tiêu chuẩn.
Sử dụng thép chờ và mối nối: Trong một số trường hợp, người ta sử dụng thép chờ được đặt sẵn trong dầm, sau đó nối với sắt sàn bằng các mối nối. Mối nối có thể là mối hàn(hạn chế hàn tùy trong trường hợp cho phép), mối buộc hoặc sử dụng các loại khớp nối chuyên dụng. các mối nối so le đảm bảo đúng tiêu chuẩn và chiều dài mối nối thường 35-40D
Những lưu ý quan trọng khi thi công neo sắt sàn (Neo sắt sàn vào dầm đúng cách)
Neo sắt sàn vào dầm đúng cách
Để đảm bảo chất lượng của công trình, cần lưu ý các vấn đề sau trong quá trình thi công Neo sắt sàn vào dầm đúng cách :
Tuân thủ tiêu chuẩn kỹ thuật và bản vẽ thiết kế: Mọi công đoạn thi công phải tuân thủ theo các tiêu chuẩn kỹ thuật hiện hành và bản vẽ thiết kế đã được phê duyệt. Bất kỳ sai lệch nào cũng có thể ảnh hưởng đến khả năng chịu lực và độ bền của công trình.Tùy từng công trình hoặc tại hiện trường có thể xử lý ngoài bản vẽ ban đầu nhưng phải báo bên kỹ sư kết cấu để có biện pháp an toàn hơn ,luu ý không tự tiện đưa ra biện pháp mà không nắm rõ về kỹ thuật cũng như về mặt kết cấu để ránh hậu quả nghiêm trọng.
Kiểm tra chất lượng thép và mối nối: Trước khi thi công, cần kiểm tra kỹ lưỡng chất lượng của thép và các mối nối. Thép phải đảm bảo các yêu cầu về cường độ, độ dẻo và khả năng chống ăn mòn. Mối nối phải đảm bảo độ bền và độ tin cậy.
Giám sát chặt chẽ quá trình thi công: Cần có sự giám sát chặt chẽ của kỹ sư xây dựng trong suốt quá trình thi công. Kỹ sư sẽ kiểm tra và nghiệm thu từng công đoạn, đảm bảo các yêu cầu kỹ thuật được thực hiện đúng theo quy định.
